混合型eps电源
来源：本站 发布时间：2012-6-20 13:24:34 浏览次数： 次

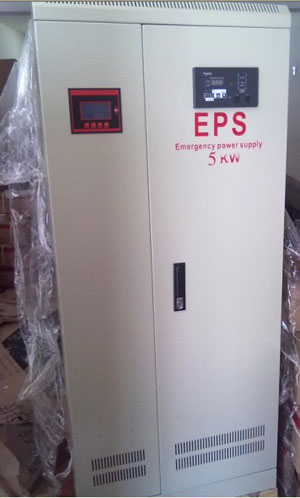

YY-YJS混合型EPS应急电源是应用最新的IPM逆变技术，采取CPU控制、数字化电路、高集成 度电子元件，研制出的高科技环保型专利产品。该系列EPS为一级负荷和特别重要负 荷用电设备及消防设施、消防应急照明等提供第二或第三电源。
》产品用途：为消防设施或一级负荷特别重要负荷或消防应急照明负荷或其它负荷等各种380V/220V用电电器在与设备提供应急供电。
》安装形式：落地式（标准配电柜）
》备用时间：90分钟，国标型（可按设计要求配置备用时间，如：30、60、90、120分钟等）
》适用负载：各种380V、220V交流用电电器和设备。
》规格范围：2.2KW～200KW
具体规格有：2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、130、150、180、200KW 等。
》产品特点：
1、采用最新IGBT逆变模块和高可靠性的集成电路；
2、脉宽调PWM技术，“四合一”设计，结构简化，能向任何感性或容性的负截供电；
3、可消防联动，可实现远程或楼宇智能监控，消防中心控制；
4、主要部件或元器件均采用高可靠性的国际知名品牌；导线和器件具有阻燃或不燃特性。
》产品优点：
1、静态、无噪音、无排烟、无公害、无火灾隐患；
2、自动切换，可实现无人值守；
3、节能，非应急供电时，基本不耗电；
4、性能稳定。
YJS混合型EPS应急电源技术参数
|
型号 |
YY-YJS | |
|
额定容量 |
2.2-400KVA | |
|
市电输入 |
相数 |
三相三线+PE |
|
电压 |
380V±10% | |
|
频率 |
50Hz±5% | |
|
应急输出 |
电压 |
380V/AC±15% |
|
波形 |
正弦波 | |
|
波形失真 |
THD≤5%(0-100%线性负载时) | |
|
逆变效率 |
≥90% | |
|
过载能力 |
≤120%额定电流正常工作 | |
|
蓄电池 |
类型 |
密封免维护铅酸蓄电池 |
|
额定电压 |
492V | |
|
备用时间 |
90分钟(可按设计要求配置) | |
|
充电时间 |
20小时内可充满 | |
|
转换时间 |
≤5秒(时间可满) | |
|
保护 |
应急状态过载保护，输出短路保护；电池反接保护；电池欠压保护等 | |
|
报警 |
电池欠压、电池连接故障、充电器故障、持续过载、逆变器故障等 | |
|
环境温度 |
-24℃-40℃ | |
|
环境湿度 |
≤90%RH,不凝露 | |
|
海拔高度 |
≤2500m | |
|
噪音 |
市电输出时静止无噪音，应急输出时≤55dB | |
YJS混合型EPS应急电源主要设计参
|
序号 |
型号 |
输出功率 |
电池电压 |
充电电流 |
电池数量 |
主机尺寸(mm) |
配置电池柜数量 |
|
1 |
YY-YJS -2.2KVA |
2.2 |
192/492 |
1.5 |
16/41 |
400×750×1500 |
电池在主机柜内 |
|
2 |
YY-YJS -3.7KVA |
3.7 |
192/492 |
1.5 |
16/41 |
400×750×1500 |
电池在主机柜内 |
|
3 |
YY-YJS -5.5KVA |
5.5 |
192/492 |
3 |
16/41 |
400×750×1500 |
电池在主机柜内 |
|
4 |
YY-YJS -7.5KVA |
7.5 |
192/492 |
3 |
16/41 |
600×800×2200 |
电池在主机柜内 |
|
5 |
YY-YJS -11KVA |
11 |
192/492 |
5 |
16/41 |
600×800×2200 |
电池在主机柜内 |
|
6 |
YY-YJS -15KVA |
15 |
192/492 |
8 |
16/41 |
600×800×2200 |
电池在主机柜内 |
|
7 |
YY-YJS -18.5KVA |
18.5 |
324/492 |
10 |
27/41 |
600×800×2200 |
电池在主机柜内 |
|
8 |
YY-YJS -22KVA |
22 |
324/492 |
10 |
27/41 |
600×800×2200 |
1 |
|
9 |
YY-YJS -30KVA |
30 |
492 |
5 |
41 |
600×800×2200 |
1 |
|
10 |
YY-YJS -37KVA |
37 |
492 |
5 |
41 |
600×800×2200 |
1 |
|
11 |
YY-YJS -45KVA |
45 |
492 |
10 |
41 |
600×800×2200 |
2 |
|
12 |
YY-YJS -55KVA |
55 |
492 |
10 |
41 |
600×800×2200 |
2 |
|
13 |
YY-YJS -75KVA |
75 |
492 |
10 |
41 |
600×800×2200 |
3 |
|
14 |
YY-YJS -93KVA |
93 |
492 |
15 |
41 |
600×800×2200 |
3 |
|
15 |
YY-YJS -110KVA |
110 |
492 |
15 |
41 |
600×800×2200 |
4 |
|
16 |
YY-YJS -132KVA |
132 |
492 |
15 |
41 |
600×800×2200 |
6 |
|
17 |
YY-YJS -160KVA |
160 |
492 |
20 |
41 |
600×800×2200 |
7 |
|
18 |
YY-YJS -187KVA |
187 |
492 |
20 |
41 |
600×800×2200 |
7 |
|
19 |
YY-YJS -200KVA |
200 |
492 |
20 |
41 |
600×800×2200 |
8 |
|
20 |
YY-YJS -220KVA |
220 |
492 |
30 |
41 |
600×800×2200 |
8 |
|
21 |
YY-YJS -250KVA |
250 |
492 |
30 |
41 |
600×800×2200 |
9 |
|
22 |
YY-YJS -280KVA |
280 |
492 |
30 |
41 |
600×800×2200 |
10 |
|
23 |
YY-YJS -315KVA |
345 |
492 |
40 |
41 |
600×800×2200 |
11 |
|
24 |
YY-YJS -400KVA |
400 |
492 |
40 |
41 |
600×800×2200 |
12 |
