消防巡检柜
当前位置是:首页 > 愈翼产品 > 消防巡检柜

消防巡检柜,巡检柜

来源:本站 发布时间:2017-7-23 16:02:33 浏览次数:

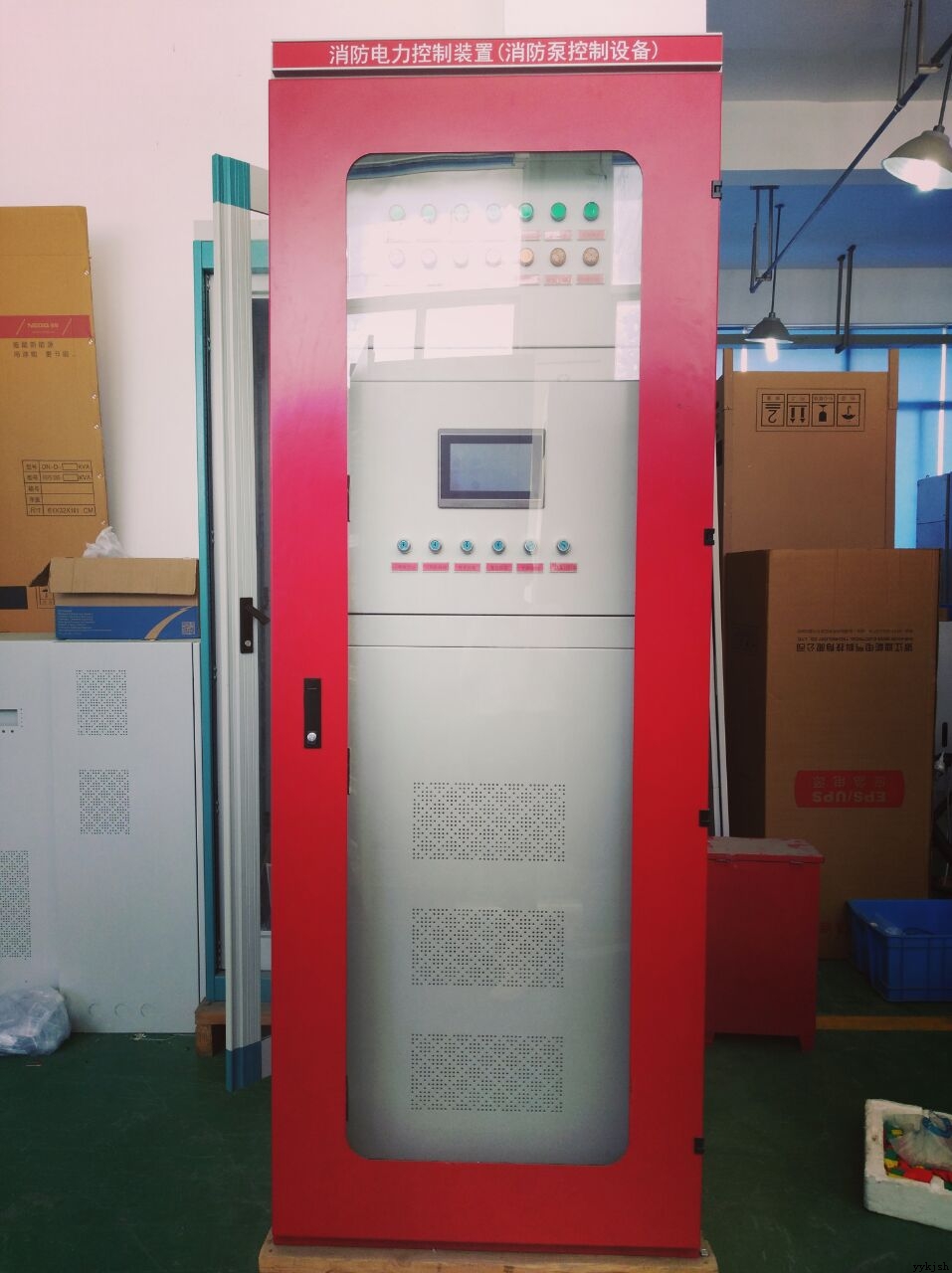

消防巡检柜

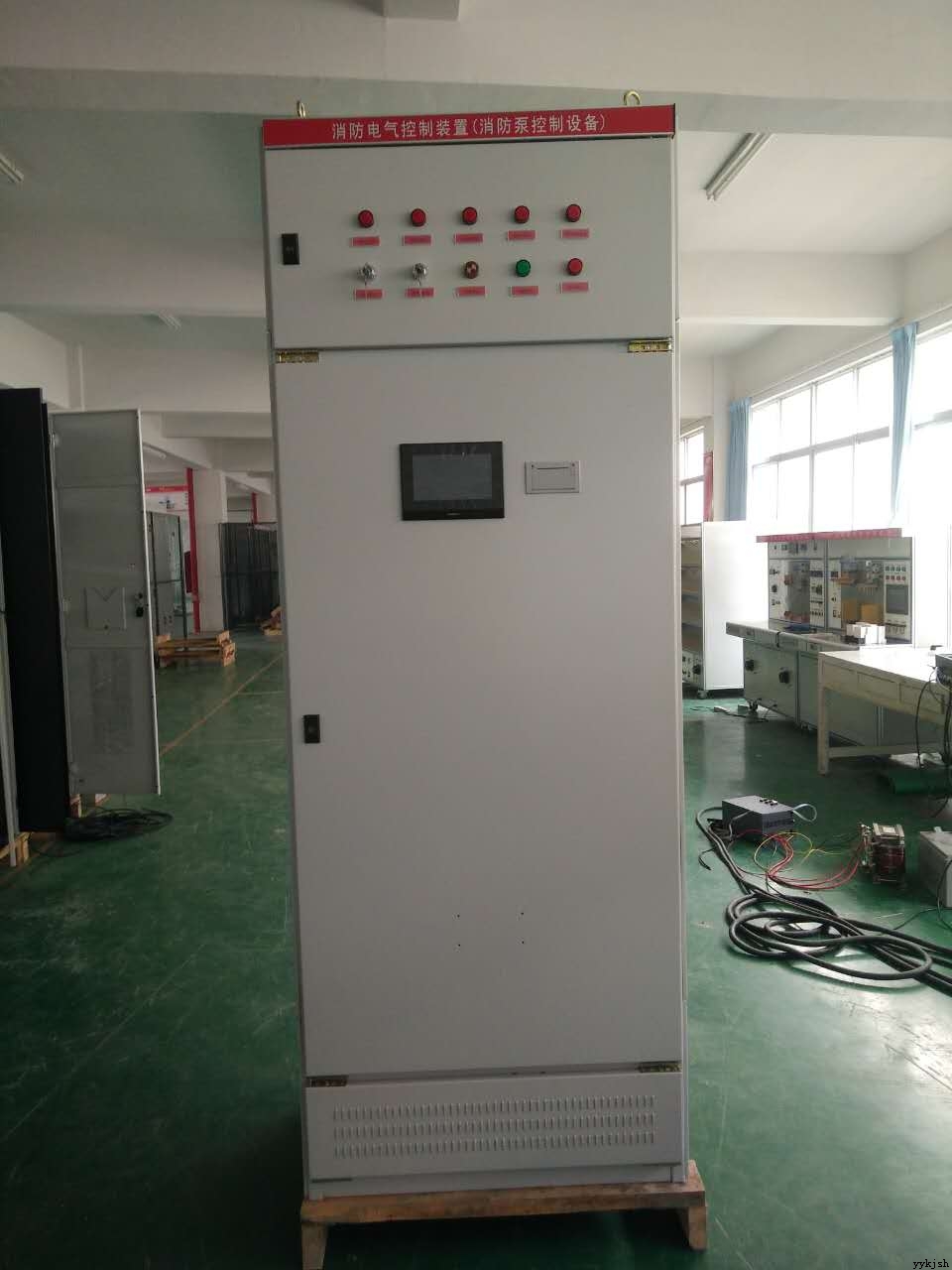

消防泵巡检柜


一、 消防巡检柜系统组成:
   1、驱动单元
  采用HDR(X)型巡检驱动装置,其既能实现电动机的软启动功能, 又能实现消防状态下瞬间直接启动电动机,并且长期驱动电动机在线运行。它集短路、缺相保护功能于一身,无需旁路接触器和其它保护电器,使消防水泵控制柜内非常简洁,大大提高了产品质量和运行稳定性。
  2、控制单元
  使用德国西门子公司生产的可编程控制器。该控制器可用于最严酷、最恶劣的环境,通过软件编程具有使用灵活、工作可靠、精度高等特点,而且功能强大,可省掉原消防控制柜内的中间、时间继电器等许多电器元件,使控制更加简单、可靠。由于使用可编程控制器,实现了普通消防控制柜以往无法实现的功能,即:消防 水泵自动巡检功能与上位机通讯实时监控的功能。
  3、显示和通信单元
  本柜配有工业级人机界面(触摸屏)可现场显示和修改系统重要参数,极大的方便值班人员的操作和了解设备运行状态,使用普通的PC机(消防中心现有的电脑即可)通过西门子专用通讯模块,实现了对现场PLC的监测,由于使用普通电话线连接(市话、内线均可)安装、施工方便,成本低廉。
二、 消防巡检柜功能特点
  消防水泵自动巡检控制系统除具备普通消防水泵控制系统所有的功能外,还具备以下功能和特点:下面就对本系统做一个详细的介绍
1、 系统兼容性强,可接收消防中心,消防联动模块的指令瞬间直接启、停消防泵。在没有消防控制中心的场所,本系统可直接接收烟感或温感发出的火灾信号,启动相应的消防设备。
2、 具有自动巡检功能:本系可手动启、停,也可自动定期巡检。例如,15天一次自动轮流启动控制区域内消防水泵,以验证消防设备的正常与否,时间准确无误。
3、 本系统以可编程控制器为核心,实现了智能化多级管理。即可就地对消防水泵进行多种控制,可在设备发生故障时将故障信息上传到上位机和消防控制中心,克服了普通消防控制柜内的线路复杂,元器件多,工作不可靠等弊病,使得本系统比普通消防控制柜在设计上简单明了,操作上灵活方便,运行上更加安全、可靠。
4、 报警功能:本系统可对控制区域内水压、水流量、空开、电机驱动器、热元件等关键设备的运行状况进行检测,发现设备运行异常时现场既有声光报警,也能向消防中心发送开关量报警信号,同时自动拔号至上位机报警,生成历史记录,以便消防监控中心查询故障内容和安排检修故障设备。
5、 通讯监控功能:在消防中心PC机上安装消防水泵远程监控软件,通过查询系统、通讯、实时报警、历史记录等画面,操作人员可实时监控消防设备的运行状况,报警参数可长期保存,便于技术人员分析故障原因。
 监控中心一台上位机可监控多台消防水泵控制柜的运行状态。

三、概述
  随着城市的快速发展,各种建筑日益增多,各种易燃物的大量运用,加上人对防火的意识不强,这大大增加了发生火灾的可能性。尽管目前每幢建筑都配备了消防灭火系统,但经验和教训都证明,火灾的扑救成功与否,主要取决于消防给水设备是否完好。消防水泵是水灭火系统中的一个重要组成部分,其特点是平时长期不用,一旦使用就要100%发挥作用,由于长期处于闲置状态,加上泵房的环境潮湿,很容易发生消防泵轴和叶轮锈蚀、锈死和电气元件不能正常使用的现象,以至发生火灾时,消防泵不能正常运转,无法扑灭火灾,危害了人民群众的生命财产安全。
为解决这些消防难题,我公司结合以上问题,自主研发出了集报警、监视、控制、管理于一体的智能型消防巡检柜,并已批量投入生产和使用;本产品可防止消防水泵锈蚀、受潮、水泵不正常等故障的作用,做到“养兵一日,用兵一时”的目的,本设备还具有主备水泵自动互换,当主泵故障后,备用泵自动投入。主备电源自动互投,当主电源故障后,备用电源会自动投入等功能,并会对上述所有功能提供数据远传、图像监控、故障报警、信息打印等功能。
四、适用范围
该系统适用于生活小区、生产基地、办公大楼、商场、酒店、宾馆、学校、仓库、医院、部队等等场所,也适用老旧消防工程项目改造,把原有消防基础设备合理利用起来,为用户节省成本。
五、数字智能自动巡检消防控制设备产品特点
1、消防自动巡检控制柜实现独有模糊逻辑控制程序设计以自动巡检方式,使消防水泵定期运转,避免锈死现象。
2、 公司拥有低频无压自动巡检技术,消防巡检时不对水管网增压,可任意设定自动巡检周期,几小时至数百小时进行消防泵的巡检,同时消防巡检时能耗仅为额定功率的2%左右。
消防巡检控制柜以消防运行方式运行时,设有防超压装置,消防事件发生时,消防自动巡检控制柜立即终止巡检,以工频启动水泵,若主泵发生故障时,自动开启备用泵。
3、消防巡检控制柜可与消防中心联网,也可实现消防巡检数据远传,消防巡检遥控 ,也可实现消防巡检的热备双控系统(可选)或系统状态远距离计算机实时图像显示。
4、消防巡检柜可以模拟消防试水。要实现消防试水功能,消防泵出水主管路上要安装试水管路,每条试水管路上要按装一至二路压力传感器与流量变送器和电动蝶阀,所有的反馈信号接入巡检柜内的控制单元。巡检柜每次巡检水泵时,提前5秒打开电磁阀,然后依次巡检水泵,时实监测管路的压力与流量。水泵巡检完毕,电磁阀延迟5秒关闭。如果巡检过程中出现超压或管路缺水,自动停止巡检,并发出声光报警,报警信息及时反映到巡检界面上,待故障排除后,水泵按设定时间自动巡检与试水
六、巡检柜的优点
1、愈翼科技采用变频调速器巡检水泵,启动电流小,水泵转速低,对水泵机械冲击小;从而延长了消防水泵的使用寿命;特别是对大功率的水泵来说其意义更大。
2、变频巡检驱动功率小,运行高效节能,其功率大约是工频巡检功率的1.35%,大大节省电力资源。
3、消防巡检柜能按设定的周期自动巡检,无需人为去操作,配有多种通讯接口,可实现远程消防监控,随时了解消防水泵机组的情况,便于管理。
4、采用中文大液晶触摸屏作为人机界面,操作方便,简单直观。
5、CPU采用 PLC,性能稳定,安全可靠。
6、具有故障报警,掉电闪存功能、故障存储记录功能,可存储多条故障记录,方便维修人员检修和故障分析。
7、巡检过程中如遇消防信号立即退出巡检,并马上启动消火栓泵和喷淋泵。
8、消防巡检装置具有完备的接口功能,可与公司监控中心或公安消防部门的计算机联网, 24小时对设备实时监控、监测,实现计算机远程监控、全方位网络中心管理,从而进一步加强了安全监控。
9、消防巡检装置接线方便,可与任何开关厂生产的控制柜配套使用。
七、巡检柜的型号
YY-FC/B-X1/X2
YY代表:愈翼
FC代表:消防巡检
B代表:经济型配置
X1代表:功率
X2代表:台数
